Готовый проект магазина включает в себя не только планировку торговых зон, но и детальную проработку инженерных систем, в частности холодильного оборудования. Понимание того, как устроен холодильный контур, помогает правильно подобрать технику для хранения продукции и обеспечить её долговечную и энергоэффективную работу.
Что такое холодильный контур
Холодильный контур — это замкнутая система трубопроводов и компонентов, по которой циркулирует холодильный агент (хладагент) для отвода тепла из охлаждаемого пространства. Он представляет собой основу любой холодильной машины, будь то бытовой холодильник, промышленная установка или система кондиционирования воздуха.
Принцип работы холодильного контура основан на циклическом изменении агрегатного состояния хладагента: он испаряется при низкой температуре, забирая тепло из холодильной камеры, а затем конденсируется при более высокой температуре, отдавая тепло в окружающую среду. Таким образом, тепло переносится из одного места в другое против естественного направления движения тепловой энергии.

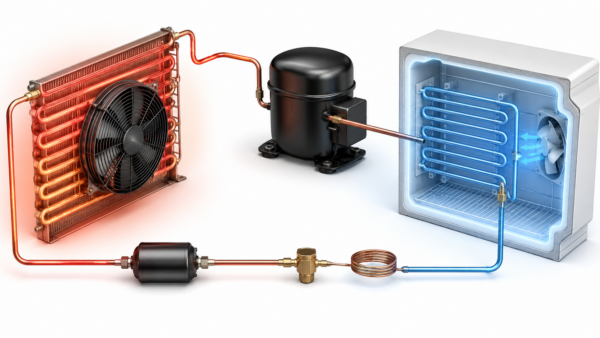

Основные компоненты холодильного контура
- Компрессор — сжимает парообразный хладагент и создаёт высокое давление;
- Конденсатор — охлаждает и конденсирует хладагент из газообразного в жидкое состояние;
- Дросселирующее устройство (капиллярная трубка или регулирующий вентиль) — снижает давление хладагента;
- Испаритель — место, где жидкий хладагент кипит и испаряется, отбирая тепло из камеры;
- Фильтр-осушитель — очищает хладагент от влаги и механических примесей.
Все эти элементы холодильного контура соединены между собой медными или стальными трубками, образуя герметичную систему. Работа холодильной машины невозможна без исправного функционирования каждого из этих узлов.
Принцип работы холодильного контура
Работа холодильного контура начинается с компрессора, который всасывает парообразный хладагент низкого давления из испарителя. Компрессор, который является «сердцем» системы, сжимает этот газ, повышая его давление и температуру. На выходе из компрессора хладагент находится в газообразном состоянии при высоком давлении и температуре, значительно превышающей температуру окружающей среды.
Таким образом, горячий газ поступает в конденсатор. Здесь происходит процесс конденсации: хладагент отдаёт тепло потоку воздуха (или воды) и переходит из газообразного состояния в жидкое. Температура конденсации зависит от давления хладагента в конденсаторе — чем выше давление, тем выше температура конденсации.
Этап дросселирования
Жидкий хладагент высокого давления покидает конденсатор и проходит через фильтр-осушитель, а затем попадает в дросселирующее устройство — чаще всего это капиллярная трубка или терморегулирующий вентиль. Это устройство резко снижает давление хладагента, переводя его в состояние низкого давления.
При таком падении давления часть жидкого хладагента мгновенно испаряется («вскипает»), что приводит к значительному понижению температуры оставшейся жидкости. Этот холодный смешанный поток (жидкость + пар) поступает в испаритель.
Испарение и отвод тепла
В испарителе жидкий хладагент, находящийся под низким давлением, начинает кипеть. Важно понимать, что температура кипения хладагента зависит от давления: при низком давлении она может быть намного ниже нуля. Благодаря этому хладагент кипит при низкой температуре и интенсивно забирает тепло из окружающего пространства — например, из холодильной камеры.
Процесс кипения продолжается до тех пор, пока весь жидкий хладагент не превратится в пар. На выходе из испарителя хладагент полностью находится в газообразном состоянии, но при низком давлении и температуре. Затем этот парообразный хладагент снова поступает на всасывание компрессора, и цикл повторяется.
Роль давления в цикле
Давление хладагента — ключевой параметр, определяющий температуры кипения и конденсации. В контуре всегда поддерживается разница давлений:
- В испарителе — низкое давление, обеспечивающее низкую температуру кипения;
- В конденсаторе — высокое давление, обеспечивающее высокую температуру конденсации.
Таким образом, именно компрессор создаёт эту разницу, позволяя хладагенту кипеть при минусовой температуре внутри камеры и конденсироваться при плюсовой — снаружи. Без этой разницы работа холодильной машины была бы невозможна.
Потери давления и их влияние
В реальных системах при движении хладагента по трубопроводам неизбежны потери давления. Эти потери возникают из-за трения о стенки труб, изменения направления потока, прохождения через фильтры и другие элементы. Потери давления в испарителе и конденсаторе особенно важны, так как они напрямую влияют на эффективность работы всей установки.
Высокие потери давления в испарителе приводят к тому, что давление на входе в компрессор становится ещё ниже. Это снижает массовый расход хладагента и, как следствие, уменьшает холодопроизводительность. Потери давления в конденсаторе, напротив, требуют от компрессора создания ещё более высокого давления на нагнетании, что увеличивает энергопотребление.
Как минимизировать потери
Чтобы снизить потери давления и повысить эффективность работы холодильного контура, необходимо:
- Правильно подбирать диаметр трубопроводов — слишком узкие трубы создают высокое сопротивление;
- Минимизировать количество изгибов и поворотов в магистрали;
- Своевременно очищать конденсатор и испаритель от пыли и загрязнений;
- Поддерживать чистоту фильтра-осушителя.
Таким образом, правильный монтаж и обслуживание напрямую влияют на производительность и срок службы холодильного оборудования.
Особенности в разных системах
Хотя базовый принцип работы холодильной машины одинаков, конструкция контура может отличаться в зависимости от типа установки. В системах кондиционирования воздуха часто используется регулирующий вентиль, который динамически управляет расходом хладагента в зависимости от нагрузки. В бытовых холодильниках чаще применяется простая капиллярная трубка.
В промышленных холодильных установках могут использоваться несколько компрессорно-конденсаторных агрегатов, работающих на общий коллектор. Такие системы требуют сложной автоматики для управления режимом работы и распределением хладагента.
Влияние окружающей среды
Эффективность работы холодильного контура сильно зависит от температуры окружающей среды. При высокой температуре на улице давление конденсации возрастает, что заставляет компрессор работать с большей нагрузкой. Это приводит к росту энергопотребления и может вызвать перегрев.
Наоборот, при очень низкой температуре окружающей среды давление конденсации падает слишком сильно. Это может нарушить работу дросселирующего устройства и привести к недостаточному заполнению испарителя хладагентом, снижая холодопроизводительность.
Обслуживание и диагностика
Для стабильной работы холодильного контура необходимо регулярное техническое обслуживание. Основные задачи:
- Контроль уровня и качества хладагента;
- Проверка герметичности контура на предмет утечек;
- Очистка конденсатора и испарителя от пыли и жира;
- Замена фильтра-осушителя при плановом ремонте.
Любые нарушения в работе — шум компрессора, повышенное энергопотребление, недостаточное охлаждение — могут быть связаны с проблемами в холодильном контуре: утечкой хладагента, засором капиллярной трубки или завышенными потерями давления.
Роль профессионального монтажа
Качество монтажа холодильного контура напрямую определяет его надёжность и долговечность. Трубопроводы должны быть тщательно продуты, сварные швы — герметичными, а вся система — вакуумирована перед заправкой хладагентом. Даже небольшое количество влаги или воздуха в контуре может привести к коррозии, образованию ледяных пробок и выходу из строя компрессора.
Поэтому монтаж и заправку должен выполнять квалифицированный специалист с использованием профессионального оборудования. Таким образом, инвестиции в качественный монтаж окупаются долгими годами безотказной работы холодильного оборудования.
Заключение
Холодильный контур — это сердце любой холодильной машины. Его работа основана на физическом принципе изменения агрегатного состояния вещества при разных давлениях. Понимание того, как компрессор, конденсатор, дроссель и испаритель взаимодействуют друг с другом, позволяет не только правильно эксплуатировать технику, но и своевременно выявлять неисправности.
Эффективность работы холодильного контура зависит от множества факторов: правильного подбора компонентов, качества монтажа, условий эксплуатации и регулярного обслуживания. Учёт всех этих аспектов обеспечивает стабильную температуру в холодильной камере и экономичный расход электроэнергии на протяжении всего срока службы оборудования.
